Použití produktu

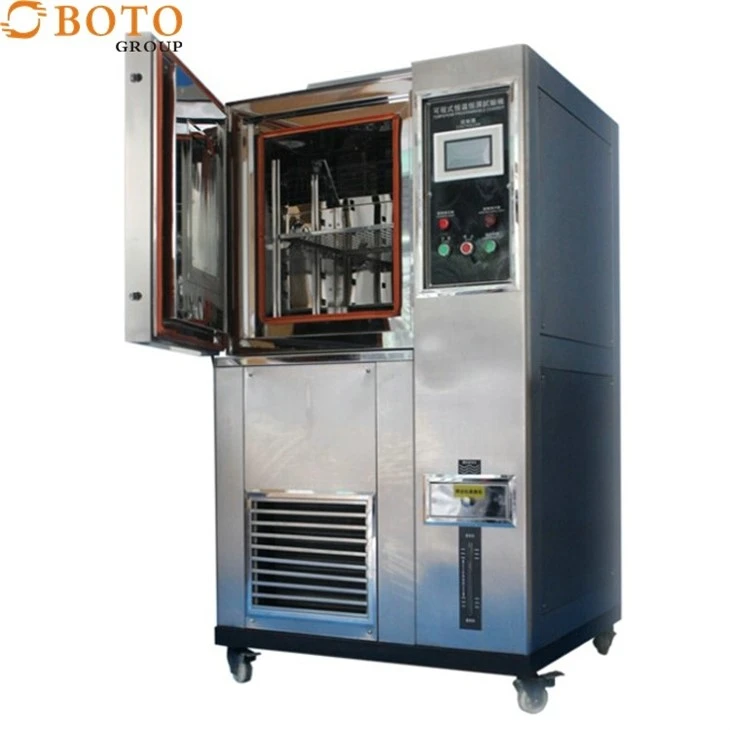

Thezkušební komora za studenalze použít k posouzení a určení přizpůsobivosti elektrických a elektronických produktů nebo materiálů ke skladování a použití za podmínek cyklického teplotního cyklu a podmínek nízké teploty na povrchu produktu. Zařízení využívá nucenou cirkulaci vzduchu pro udržení rovnoměrnosti teploty v pracovně. Aby se omezil vliv záření, rozdíl mezi teplotou každé části vnitřní stěny zařízení a teplotou specifikovanou v testu není větší než 8% a zkušební vzorek nebude přímo vyzařován ohřevem a chlazením. prvky ve výbavě.
Jak funguje chlazení?
Chladicí cyklus zkušební komory za studena využívá reverzní Carrollův cyklus, který se skládá ze dvou izotermických procesů a dvou adiabatických procesů. Proces je následující: chladivo je adiabaticky stlačeno na vyšší tlak kompresorem, což spotřebuje práci na zvýšení teploty výfukových plynů, a poté si chladivo izotermicky vyměňuje teplo s okolním médiem přes kondenzátor, aby předalo teplo okolnímu médiu. Chladivo pak adiabaticky expanduje přes uzavírací ventil, aby pracovalo, a teplota chladiva se v tomto okamžiku snižuje. Nakonec chladivo izotermicky absorbuje teplo z objektu s vyšší teplotou přes výparník, čímž se sníží teplota chlazeného objektu. Tento cyklus se opakuje, aby se dosáhlo účelu chlazení.
Stavba těla komory
Zkušební komora za studena je obrobena CNC obráběcími stroji, s krásným vzhledem a nereaktivními rukojeťmi pro snadnou obsluhu. Vnitřní plášť komory je vyroben z dováženého zrcadlového panelu z vysoce kvalitní nerezové oceli (SUS304) a vnější plášť je vyroben z ocelového plechu A3 stříkaného plastem, což zvyšuje texturu vzhledu a čistotu.
Velké pozorovací okénko s osvětlením udržuje komoru jasnou a zapuštěné tvrzené sklo v topném tělese umožňuje kdykoli jasné pozorování podmínek komory. Je vybaven testovacím otvorem o průměru 50mm, který lze použít pro externí testovací napájecí kabel nebo signální vedení.
Řídicí systém
Regulace teploty využívá japonská digitální dotyková tlačítka RKC, dotyková nastavení, digitální a přímý displej a výstupní výkon regulace teploty je vypočítáván mikropočítačem PID, aby bylo dosaženo vysoké přesnosti a vysoké účinnosti využití elektrické energie. Pokud dojde k chybě, bude poskytnut varovný signál.
Chladnička zkušební komory při nízkých teplotách používá plně uzavřený kompresor francouzského originálu "Taikang".
Suchý filtr, okénko průtoku chladiva, opravný ventil, odlučovač oleje, solenoidový ventil a válec pro skladování kapaliny jsou dovezené originální díly
Chladicí systém využívá konstrukci jednotky nebo binárního nízkoteplotního okruhu.
Nízkoteplotní testovací komora používá vícekřídlové dmychadlo k silné cirkulaci vzduchu, čímž se vyhne slepým rohům a může zajistit rovnoměrné rozložení teploty v testovací oblasti.
Konstrukce výstupu a zpětného vzduchu pro cirkulaci vzduchu, tlak větru a rychlost větru splňují zkušební normy a mohou rychle vrátit teplotu do normálu, když jsou dveře otevřeny.
Topení, chlazení a systém jsou zcela nezávislé, což může zlepšit efektivitu, snížit náklady na testování, prodloužit životnost a snížit poruchovost.
Celková nadměrná teplota zařízení; celková ztráta fáze zařízení/reverzní fáze; celkové přetížení zařízení; přetlak chladicí jednotky; celkové načasování vybavení;
Mezi další ochrany patří únik, indikace provozu, automatické vypnutí po alarmu poruchy atd.
Technická specifikace
|
Model |
B-TH-80 (A~G) |
B-TH-150 (A~G) |
B-TH-225 (A~G) |
B-TH-408 (A~G) |
B-TH-608 (A~G) |
B-TH-800 (A~G) |
B-TH-1000 (A~G) |
|
Vnitřní rozměr ŠxVxH (cm) |
40x50x40 |
50x60x50 |
50x75x60 |
80x85x60 |
80x95x80 |
100x100x80 |
100x100x100 |
|
Vnější rozměr ŠxVxH (cm) |
95x145x105 |
105x175x97 |
115x190x97 |
135x185x120 |
145x185x137 |
145x210x130 |
147x210x140 |
|
Teplotní rozsah |
0 stupeň ~+150 stupeň |
||||||
|
Rozsah vlhkosti |
20%~98%RH(10%-98%RH/5%~98%RH je specifický stav) |
||||||
|
1. Teplotní rozsah |
-80 stupeň ~ +150 stupeň |
|
|
2. Rozsah vlhkosti |
20%R.H ~ 98%R.H |
|
|
3. Tabulka teploty a vlhkosti |
|
|
|
4. Teplotní odchylka |
Menší nebo rovno ±2.0 stupňů (bez zatížení, konstantní stav) |
|
|
5.Teplotní rozlišení |
0.1 stupeň |
|
|
6. Rovnoměrnost teploty |
Menší nebo rovno ±2 stupně (bez zatížení, konstantní stav) |
|
|
7. Kolísání vlhkosti |
±1.0%R.H |
|
|
8. Odchylka vlhkosti |
Menší nebo rovno ±2%RH |
|
|
9. Rovnoměrnost vlhkosti |
>75%RH: Menší nebo rovno ±2-3%RH;<75%RH: ≤±3-5%RH (humid heat type only) |
|
|
10. Rozlišení vlhkosti |
1.0%R.H |
|
|
11. Doba ohřevu |
3~5 stupňů/min (nelineární bez zatížení) |
|
|
12. Doba chlazení |
0,7~1,2 stupně /min (nelineární bez zatížení) |
Provozní pokyny
Zkušební komora za studena se nesmí používat pro zkoušení následujících předmětů nebo předmětů obsahujících tyto předměty:
(I) Výbušniny:
1. Nitroglykol (ethylenglykoldinitrát), nitroglycerin (propylenglykoltrinitrát), nitrocelulóza a další výbušné nitráty.
2. Trinitrobenzen, trinitrotoluen, trinitrofenol (kyselina pikrová) a další výbušné nitrosloučeniny.
3. Kyselina peroctová, methylethylketonperoxid, benzoylperoxid a další organické peroxidy.
(II) Hořlaviny:
1. Samozápalné materiály:
Kovy: "lithium", "draslík", "sodík", žlutý fosfor, sulfid fosforečný, červený fosfor.
Celuloid: karbid vápníku (karbid vápníku), fosfid vápna, hořčíkový prášek, hliníkový prášek, hydrogensiřičitan sodný.
2. Oxidové vlastnosti:
(1) Chlorečnan draselný, chlorečnan sodný, chlorečnan amonný a další chlorečnany.
(2) Peroxid draselný, peroxid sodný, peroxid amonný a další peroxidové soli.
(3) Peroxid draselný, peroxid sodný, peroxid barnatý a další anorganické peroxidy.
(4) Dusičnan draselný, dusičnan sodný a jiné dusičnany.
(5) Chlornan draselný a jiné chlornany.
(6) Chloritan sodný a jiné chloritany.
(III) Hořlavé materiály:
(1) Éter, benzín, propylenoxid, sirouhlík a další látky s bodem vzplanutí nižším než -30 stupně.
(2) Obyčejný ethan, ethylenoxid, aceton, benzen, methylethylketon a další látky s bodem vzplanutí nad -30 stupněm a pod 0 stupněm.
(3) Metanol, ethanol, xylen, amylacetát a další látky s bodem vzplanutí nad 0 stupněm a pod 30 stupňů.
(4) Petrolej, lehký olej, terpentýn, isoamylalkohol, kyselina octová a další látky s bodem vzplanutí nad 30 stupňů a pod 65 stupňů.
(IV) Hořlavé plyny:
Vodík, acetylen, etylen, metan, etan, propan, butan a další plyny, které mohou hořet při 15 stupních a 1 atmosféře.
